ASROCKRACK C236 WSI4 메인보드 [1부]

글쓴이 : 관리자 날짜 : 2016-12-16 (금) 14:32 조회 : 1352

8c9c83967b50d71b148a920198095103_1481866





이번에 소개 할 제품은 ASRock Rack의 C236-WSI4 시리즈로 최근의 멀티미디어 처리와 고성능 컴퓨팅의 요구사항들을 충족시키기 위해

출시된 메인보드 입니다.



불과 얼마 전 까지만 해도 대부분의 서버 작업들은 CPU의 연산만을 사용하는 경우가 대부분이었습니다. 우리가 흔히 접하는 웹, DB,

각종 공학연산 모두 최근까지도 CPU의 프로세서 파워 만으로 처리되던 것들입니다. 그러나 최근 멀티미디어 처리와 고성능 컴퓨팅(HPC)에 대한 요구가 증대되었고, 그 요구들을 충족 시키기 위해 AsrockRack은 Intel Iris Pro Graphics가 내장된 E3-1565L/1585/1585L v5시리즈를 탑재한 C236-WSI4 시리즈 마더보드를 출시하였습니다.



 a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127





AsrockRack C236-WSI4는 총 3가지 모델로 출시되었으며(65L,85L,85), Iris Pro Graphics와 함께 Intel Quicksync 동영상 인코딩 엔진, Intel GVT 그래픽 가상화 기술을 제공합니다.



E3-1500 V5 Series



AsrockRack C236-WSI4에 장착된 Intel Xeon E3-1500 v5시리즈는 기존 스카이레이크 Xeon E3-1200 v5시리즈와 비교하여 더 강력한 그래픽 코어가 내장되었고 더 낮은 TDP로 동작합니다. 또한 AsorckRack C236 WSI4보드는 C236칩셋을 사용하여
RSTe(Rapid Storage Technology Enterprise), ECC 메모리지원 등 서버하드웨어의 기본요소도 충실하게 지원합니다.



- 스카이레이크 아키텍처

- TDP 35W/45W/65W

- 최대 64GB메모리 지원

- DDR4 지원

- Iris Pro P580 Graphic Core 내장(72 EU, 128 eDRAM, GT4e)







Iris Pro P580



인텔의 내장 GPU라인업은 하스웰 출시와 함께 일반 버전인 HD Graphics와 고성능 버전인 Iris Pro로 라인업이 분리되었습니다.

Iris Pro는 그래픽 연산 유닛인 EU(Execution Unit)개수가 48~72개로 24개인 HD Graphics보다 더 나은 그래픽 성능을 제공하며

메모리 병목 현상을 개선 하기 위해 64~128MB의 eDRAM을 포함합니다. 특별히 Intel Xeon E3-1500 v5시리즈에

내장된 Iris Pro P580은 현존하는 인텔 그래픽 중 최고사양 모델로 72EU와 128MB의 eDRAM을 가지고 있습니다.



 그리고 Intel Iris Pro P580은 높은 성능과 더불어 HD Graphics와 차별된 몇 가지 특별한 기능을 제공합니다.





- 워크스테이션 그래픽

Iris Pro P580은 Autodesk나 Adobe등에서 제공하는 소프트웨어를 공식 지원합니다. ISV인증 소프트웨어 리스트는 아래 URL에서

확인 가능합니다.

(http://www.intel.com/content/www/us/en/workstations/certified-applications.html)

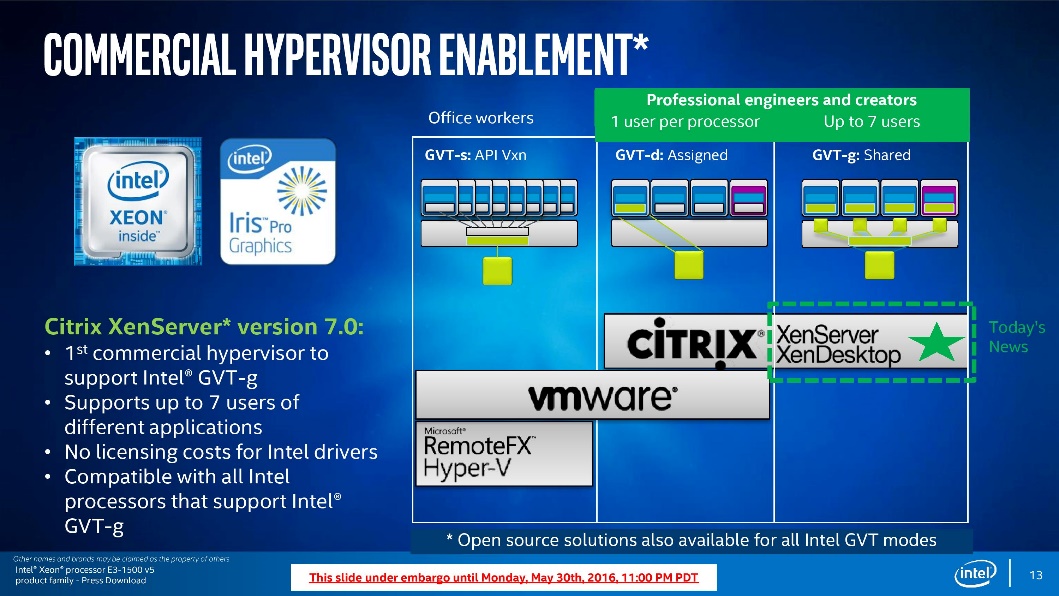

- GVT(Graphic Virtualization Technology)

Nvidia의 Grid 시리즈에서나 볼 수 있었던 가상화 관련 기능도 지원합니다. 총 3가지 모드를 지원하며 다양한 가상화 환경에서 목적에

맞게 사용이 가능합니다.



a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127

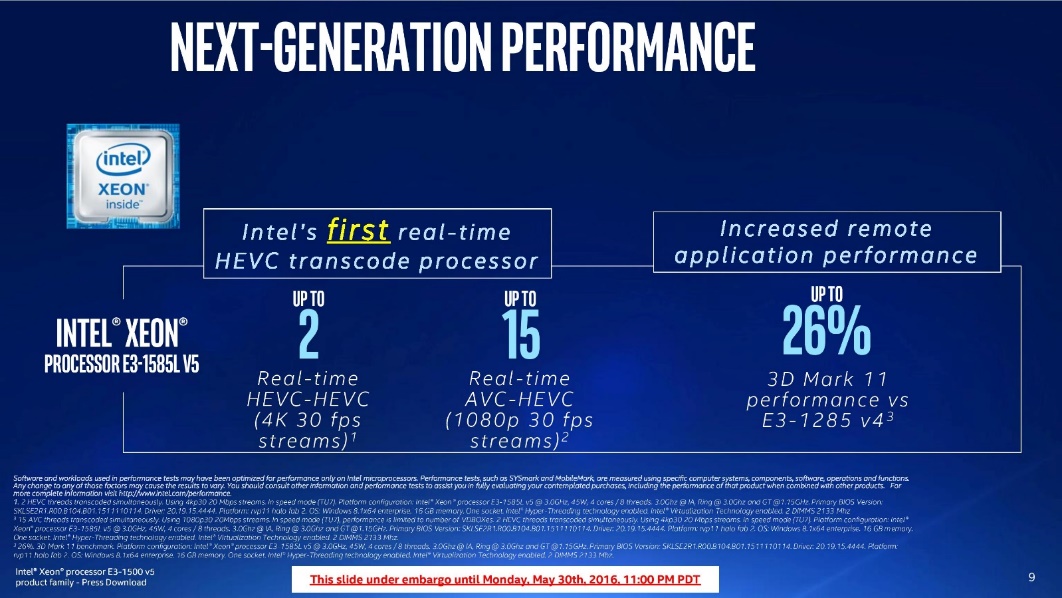

- Intel Quick Sync

 최대 2개의 4k HEVC 또는 15개의 FHD HEVC 트랜스 코딩을 지원합니다.



a4fb9e5c88b4ef81e1c88d5113ca4b72_1482127







- 다양한 API지원

Vulcan 1.0, OpenGL 4.5, DirectX 12, OpenCL 2.0등 다양한 API의 최신버전들을 지원합니다.





1. 제품 소개 및 구성

3가지 제품 모두 CPU를 제외한 모든 사양이 동일 합니다. 자세한 사양은 아래 표를 참고해 주시기 바랍니다.



A. Specification

 MB Physical Status

 Form Factor

Mini ITX

Dimensions

6.7'' x 6.7'' (17.02 cm x17.02 cm)

 Processor System

 CPU

35W :E3-1565L v5, 65W:E3-1585 V5, 45W: E3-1585L v5

Socket

 BGA 1440

System Memory

 Capacity

4 x DDR4 DIMM slots

- Supports up to 64GB ECC SO-DIMM / Non ECC SO-DIMM

 Type

- ECC SO-DIMM: DDR4 2133 4G, 8G, 16G

- Non ECC SO-DIMM: DDR4 2133 4G, 8G, 16G

 Voltage

1.2V

Expansion Slot

 PCIe 3.0 x 16

 1 slot

Storage

 SATA Controller

C236: 6x SATA3 6Gb/s, support RAID 0, 1, 5, 10

 Ethernet

 Interface

1000 /100 /10 Mbps

LAN Controller

- 4 x RJ45 GLAN by Intel® i210+Intel® I219LM
- Supports Wake-On-LAN
- Supports Energy Efficient Ethernet 802.3az
- Supports Dual LAN with Teaming function(TBD)
- Supports PXE


Graphics

 Controller

CPU pGFX

 Audio

 Audio Codec

Realtek ALC887

 Rear Panel I/O

 HDMI

 1

 VGA Port

 1x D-sub

 USB 2.0 Port

 N/A

 USB 3.0 Port

 2

 Lan Port

- RJ45: 4x GLAN(by Intel® i210+ Intel® i219)
- LAN Ports with LED (ACT/LINK LED and SPEED LED)

 Serial Port

 N/A

 Display Port

 N/A

 Audio

 1

 SPDIF

 N/A

 Internal Connector

 HDMI_SPDIF Header

 1

 COM Port Header

 1

 SATA DOM

 1

 Auxiliary Panel Header

 1 (include chassis intrusion, FSMB, 2Front LANLED, LOCBLED)

 TR1

 1

 TPM Header

 1

 Buzzer

 0

 Fan Header

 3

 ATX Power

 1x (24-pin)

 DC IN

 1 x (8-pin)

 USB 3.0 Header

 1 ( support 2 USB3.0)

 USB 2.0 Header

 1 ( support 2 USB3.0)

 Type A USB 3.0 Port

 1

 NMI Button

 1

 Front Panel

 4(1rst, 1pwrbtn, 1hddled, 1pwrled)

 SATA Power Connector

 2 x (4-pin)

 HD Audio connector

 1

 Speaker

 1

 SGPIO

 2

 ME/SPS Recovery

 1

 Clear CMOS

 1 (header and short pin)

  System BIOS

 BIOS Type

 128Mb AMI UEFI Legal BIOS

 BIOS Features

- Plug and Play (PnP)
- ACPI 2.0 Compliance Wake Up Events
- SMBIOS 2.8.0 Support
- ASRock Rack Instant Flash









이후에는 2부 리뷰에서 계속됩니다!
