엠트루(MTrue) 나스 구축 [1부]

글쓴이 : 관리자 날짜 : 2017-02-21 (화) 09:57 조회 : 1646





이번에 소개시켜 드릴 제품은 장치간의 효율적인 데이터 공유를 위해 NAS 구축에 최적화된

ASRock Rack C2750D4I 보드와 명인일렉트로닉스에서 유통하는 MTrue NAS케이스 입니다.



가정과 기업에 다양한 모바일 장치가 보급되면서 각 장치간의 효율적인 데이터 공유가 요구되었습니다.

이런 요구사항을 충족시키기 위해 NAS는 급속도로 발전했고 그 결과 효율적인 데이터 공유를 위한 필수요소가 되었습니다.

시장에는 이미 많은 NAS 제품이 출시되어 있습니다. 요즘 출시되는 제품들을 사용해보면 기능도 다양하고 UI도 화려합니다.

조금만 다뤄보면 누구나 간단하게 사용 할 수 있습니다. 그러나 그런 제품들이 모든 상황에 어울리는 것은 아닙니다.

때로는 인프라 전체의 일관성을 위해서, 혹은 특별한 기능들을 이용하기 위해서 범용 하드웨어를 이용해 NAS를 구축해야 할 때도 있습니다.

이번에 소개시켜 드릴 제품은 이런 NAS 구축에 최적화된 ASRock Rack C2750D4I 보드와 명인 일렉트로닉스에서 유통하는 MTrue NAS 케이스입니다.

특별히 이번에는 제품 소개와 더불어 Windows 와 Freenas를 이용해 NAS를 구축하고 테스트 해보는 시간을 같이 가져보도록 하겠습니다.





1. 제품 소개 및 구성



ASRock Rack C2750D4I

A. 사양



ASRock Rack C2750D4I는 NAS 구축을 위해 특화된 보드입니다. 대용량 스토리지를 위한 12개의 SATA 포트뿐 아니라 성능/안정성/관리 모든 기능에 있어 서버에서 기본적으로 요구하는 사항들이 준비되어 있습니다.



a. 12개의 SATA포트와 PCI-Express × 8 슬롯



- SATA2 4개와  SATA3 8개 총 12개의 SATA 포트를 제공합니다.

- 확장성을 위해 PCI-Express × 8 Slot을 제공합니다.





b. Intel의 2.4Ghz Octa core Avonton CPU



- 물리 8core로 강력한 성능을 제공합니다.

- 최대 64GB의 메모리를 지원합니다.





c. IPMI, ECC메모리 지원, 서버용 NIC



- IKVM을 이용해 원격에서 OS설치나 BIOS 설정 변경을 할 수 있습니다.

- 서버용 ECC메모리 이용으로 데이터가 변조되는 것을 막아줍니다.

- Intel의 서버용 랜카드 i210 2Port를 내장합니다.





구체적인 사양은 다음과 같습니다.



MB Physical Status

Form Factor

 - Mini ITX

Dimensions

 - 6.7" × 6.7" (17.02 ㎝ × 17.02㎝)

​Processor System

CPU

- Intel® Octa Core Avoton C2750 Processor

Socket

- FCBGA1283 SOC

System Memory

Capacity

- 4 × 240-pin DDR3 DIMM slots

- Support up to 64GB DDR3 UDIMM

Type

- Dual Channel DDR3 memory technology

- Supports DDR3 1600/1333 ECC/non-ECC Unbuffered UDIMM

Voltage

- 1.5V, 1.35V

​Expansion Slot

PCle 2.0 × 8

- 1 slot (×8 mode)

Storage

SATA Controller

- Intel® C2750 : 2 × SATA3 6.0 Gb/s, 4 × SATA2 3.0 Gb/s

Additional Stofage Controller

- Marvell SE9172 : 2 × SATA3 6.0 Gb/s, support RAID 0, 1

- Marvell SE9230 : 4 × SATA3 6.0 Gb/s, support RAID 0, 1, 10

  (To update Marvell SE 9230 FW, please click here)

Ethernet

Interface

- Gigabit LAN 10/100/1000 Mb/s

LAN Controller

- 2 × Intel® i210

- Supports Wake-On-LAN

- Supports Energy Efficient Ethernet 802.3az

- Supports Dual LAN with Teaming function

- Supports PXE

Management

BMC Controller

- ASPEED AST2300 : IPMI (Intelligent Platform Management Interface) 2.0 with iKVM support

IPMI Dedicated GLAN

- 1 × Realtek RTL8211E for dedicated management LAN

Features

- Watch Dog

- NMI

​Graphic

Controller

- ASPEED AST2300

VRAM

- DDR3 16MB

Output

- Supports D-Sub with max resolution up to 1920 × 1200 @ 60Hz

Rear Panel I/O

VGA Port

- D-sub × 1

USB 2.0 Port

- 2

Lan Port

- 2 × RJ45 Gigabit Ethernet LAN ports

- 1 × RJ45 Dedicated IPMI LAN port

- LAN Ports with LED (ACT/LINK LED and SPEED LED)

Serial Port

- 1 (COM1)

UID Button/UID LED

- 1

Internal Connector

Auxiliary Panel Header

- 1 (include chassis intrusion, location button & LED, front LAN LED)

IPMB Header

- 1

Fan Header

- 6 × 4-pin

ATX Power

- 1 (24-pin)

USB 2.0 Header

- 1 (support 1 via headers or 2 via headers controlled by USB_SEL 1 and USB_SEL2 jumper)

Front Panel

- 1

System BIOS

BIOS Type

- 64Mb AMI UEFI Legal BIOS

BIOS Features

- Plug and Play (PnP)

- ACPI 1.1 Compliance Wake Up Events

- SMBIOS 2.3.1 Support

- DRAM Voltage Multi-adjustment

- ASRock Instant Flash

Hardware Monitor

Temperature

- CPU Temperature Sensing

- Motherboard Temperature Sensing

Fan

- CPU/Rear/Front Fan Tachometer

- CPU Quiet Fan (Allow CPU Fan Speed Auto-Adjust by CPU Temperature)

- CPU/Rear/Front Fan Multi-Speed Control

Voltage

- Voltage Monitoring : +12V, +5V, +3.3V, CPU Vcore, DRAM, +1.1V, +1.0V, +BAT, 3VSB, 5VSB

Support OS

OS

Microsoft® Windows®

- Server 2008 R2 (×64)

- Server 2012 (×64)


Linux

- RedHat Enterprise Linux Server 5.5/6.4 (×32 and ×64)

- CentOS 5.5/6.4 (×32 and ×64)

- SUSE Enterprise Linux Server 11 SP1 (×32 and ×64)

- FreeBSD 9.1 (×32/×64)

- Fedora core 18 (×64)

- Ubuntu 12.04/12.10 (×64)


Virtual

- VMWare® ESXi5.1 (Marvell SE9230 and Marvell SE9172 has no driver can support VMWare)

Environment

Temperature

- Operation temperature: 10℃~35℃ / Non operation temperature: 40℃~70℃

*Install a CPU Fan when the airflow through the heatsink is below 2CFM







B. 외형 및 특징

​

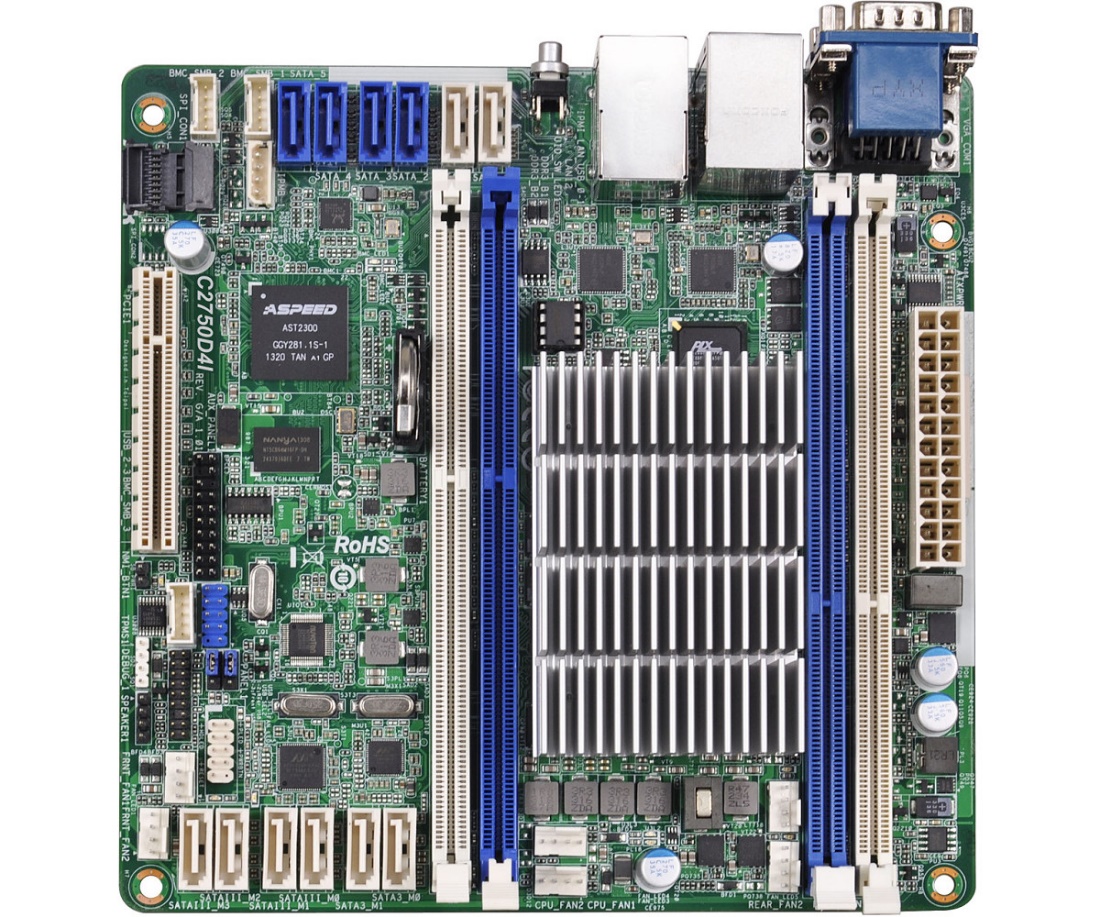

ASRock Rack C2750D4i는 Mini-ITX 사이즈이며, 1U 나 2U Chassis에도 장착이 가능하도록 메모리와 방열판이 세로로 배열 되어있습니다. 전원은 12V 보조전원없이 ATX 24Pin으로만 동작합니다.

db148bf67c46370e7e7bdc4c339f2351_1487639

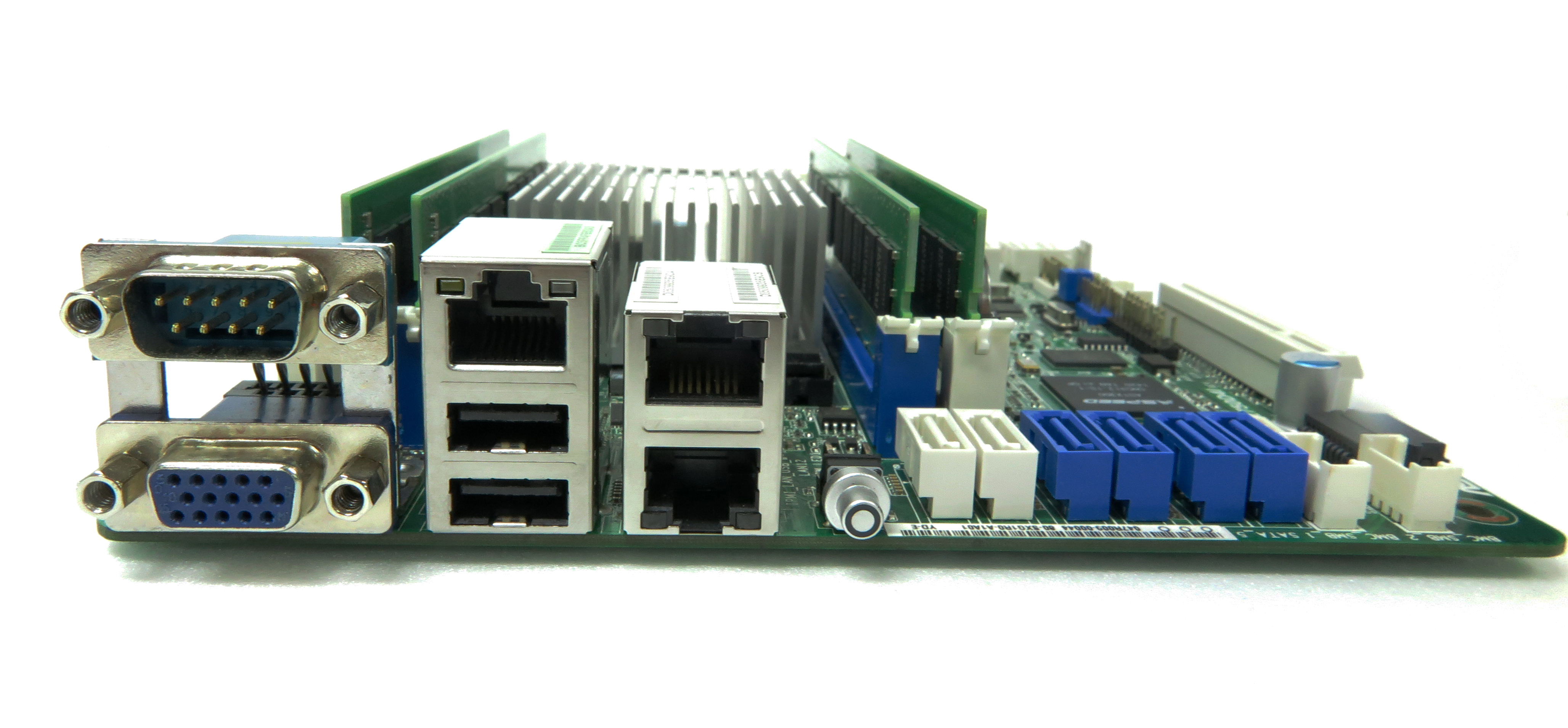

후면에는 RGB와 RS-232, 2개의 USB 2.0포트가 있습니다. 랜포트 3개중 2개는 Intel i210 NIC이며 나머지 하나는 IPMI에 연결된 관리 전용 포트입니다.

db148bf67c46370e7e7bdc4c339f2351_1487639

MTrue 4Bay NAS 케이스



MTrue NAS 케이스 전면입니다. 사이즈는 210㎜ × 240㎜ × 240㎜ (W×D×H)입니다. Mini-ITX 보드용으로 설계되었습니다.

물리적 보안을 위해 열쇠가 제공됩니다.

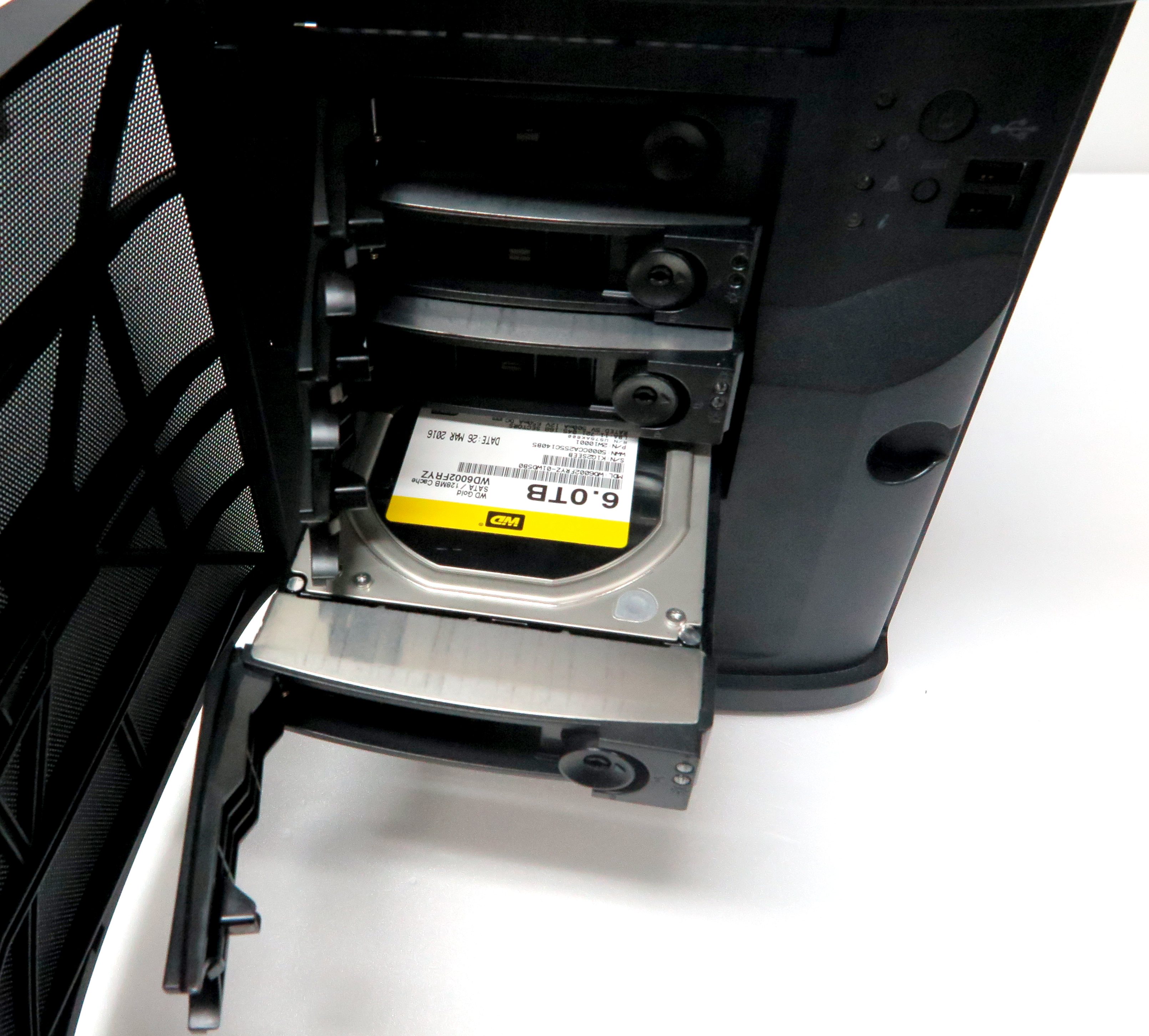

db148bf67c46370e7e7bdc4c339f2351_1487639 3.5" Hotswap 4Bay 입니다. SATA/SAS 모두 지원하며 Bay 마다 Active/Status LED가 장착되어 있습니다.





db148bf67c46370e7e7bdc4c339f2351_1487639




파워든 FSP Group의 250W 80plus bronze 파워가 장착되어있습니다.

db148bf67c46370e7e7bdc4c339f2351_1487639

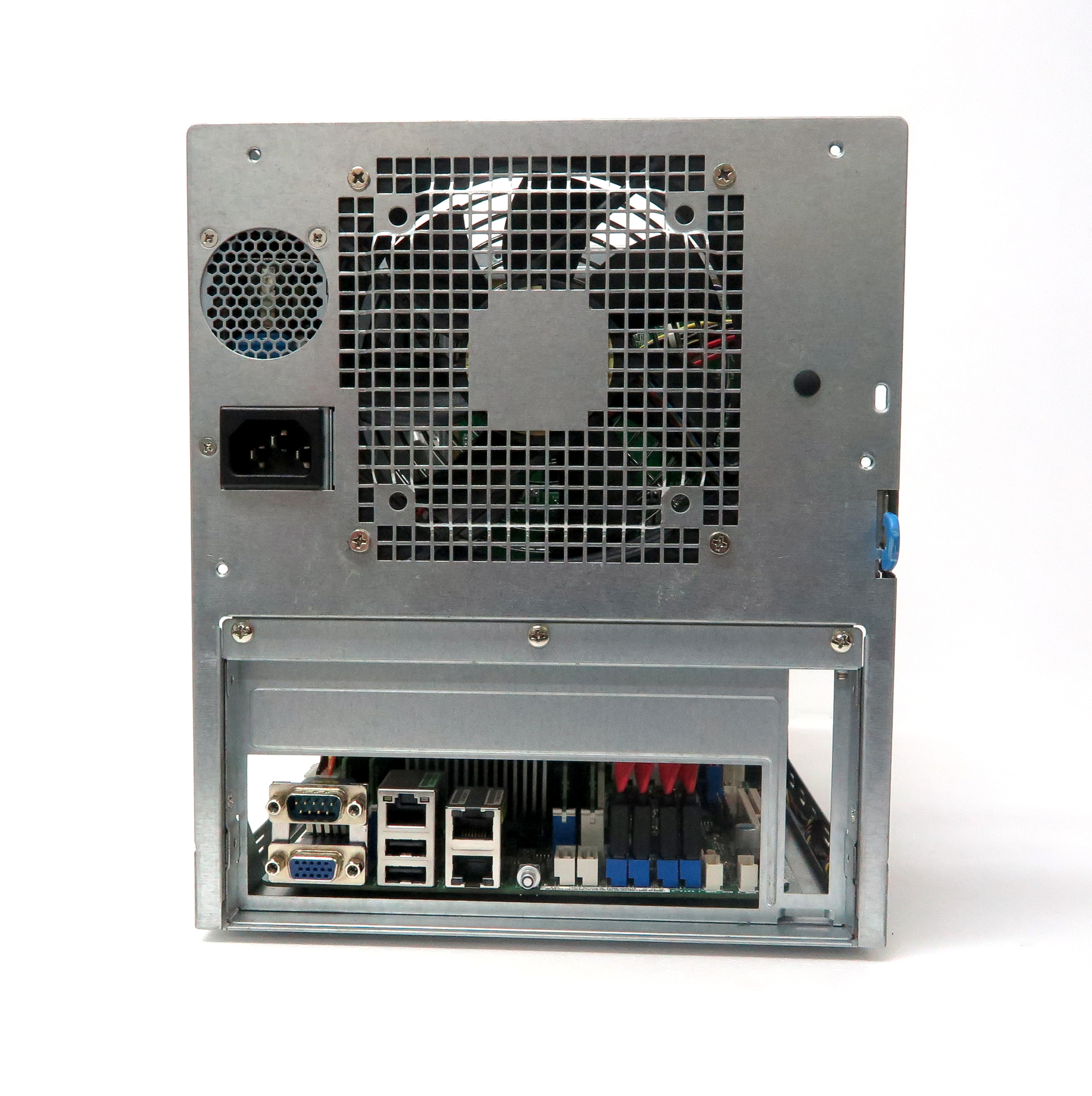

후면 배기용 팬은 120㎜이고 PCI-Express LP 타입을 지원합니다.

db148bf67c46370e7e7bdc4c339f2351_1487639

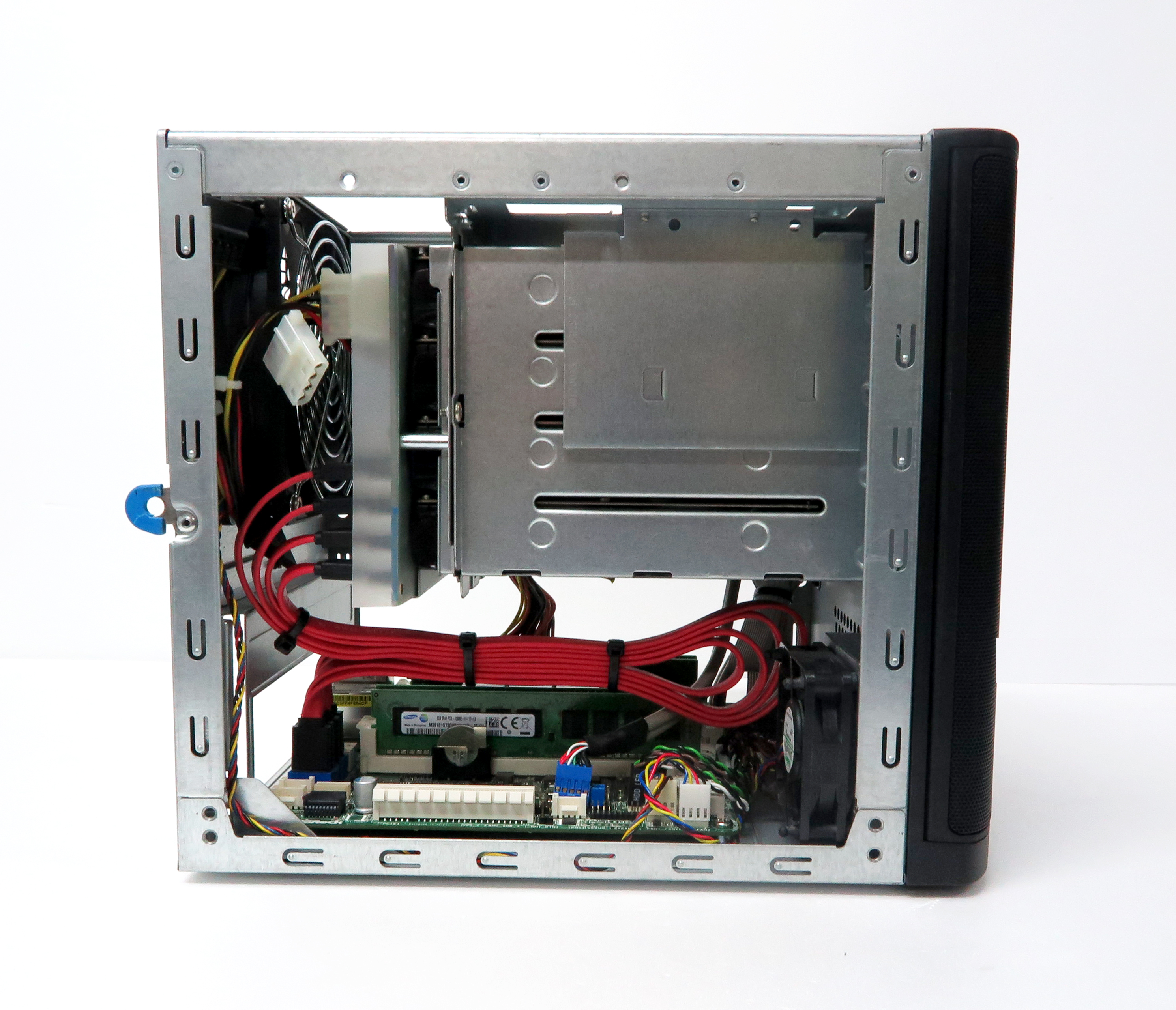

케이스 반대쪽 측면에는 2.5" 디스크를 고정 할 수 있는 공간이 있습니다. OS용이나 캐쉬용 SSD를 장착 하실 수 있습니다. 핫스왑 백플레인과 메인보드는 SATA 케이블로 연결 됩니다.

db148bf67c46370e7e7bdc4c339f2351_1487639

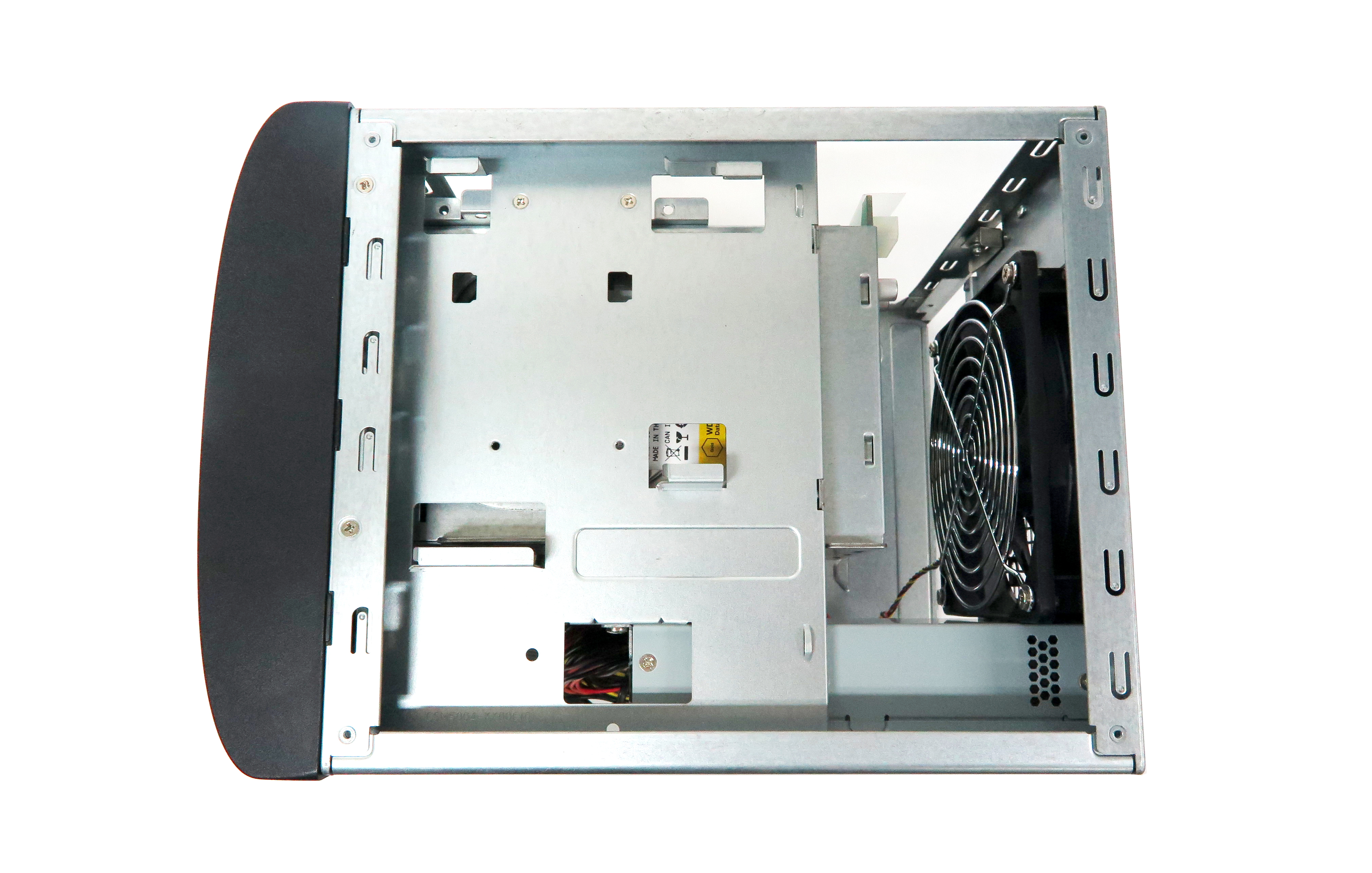

케이스 상단에는 노트북용 ODD를 장착 할 공간이 준비되어 있습니다. ODD 대신 HDD Caddy를 이용하시면  2.5인치 디스크나 SSD를 추가적으로 장착 하실 수 있습니다.



db148bf67c46370e7e7bdc4c339f2351_1487639

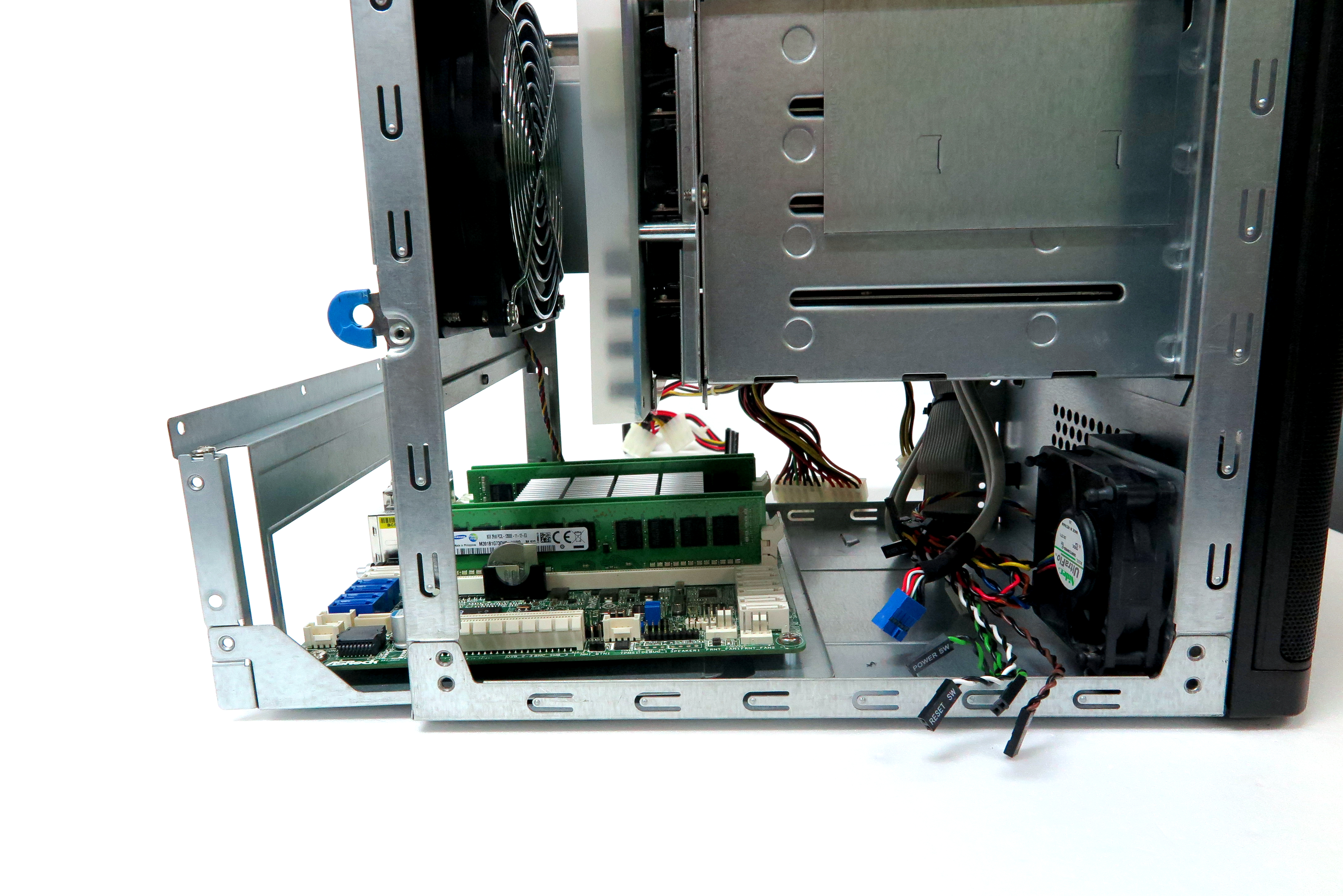

보드 결합은 아래와 같이 전용 선반을 이용합니다. 선반에 먼저 보드를 장착하고 후에 케이스에 다시 장착하는 형태입니다.

추가적으로 전면에는 RAID Card 쿨링을 위한 60㎜ Fan을 장착 할 수 있습니다. (옵션 구매)



db148bf67c46370e7e7bdc4c339f2351_1487639
2. 서버 구축 및 성능 테스트

아래 소개할 Windows와 FreeNAS 등의 엔진을 이용하여 직접 NAS를 구축하는 경우 기업 환경에서나 볼 수 있는 다양한 기능들을 경험 해 볼 수 있습니다. 공간의 효율을 높이는 Thin 프로비저닝이나 중복제거, SSD 캐쉬를 이용한 성능 향상 등 일반적인 상용 NAS에서는 볼 수 없는 강력한 기능들 입니다.

스토리지 성능은 사용된 디스크와 메모리사이즈 컨트롤러 성능에 의해 많은 차이가 있을 수 있습니다. 따라서 이번 내용은 NAS 구축 방법과 기능적인 측면에 초점을 맞추어 진행하도록 하겠습니다.



테스트 환경



 Motherboard

AsrockRack C2750D4I

 Memory

Samsung DDR3 12800 8GB ECC * 4

 DISK

OS: Toshiba Q Series Pro 128GB

Cache: SAMSUNG 850Pro 512GB

DATA: HGST HTE725032A7E630 500GB * 3

 OS

Windows Server 2016 Standard / Freenas 9.3

 Case

명인일렉트로닉스 MTrue NAS 4Bay







IPMI 소개

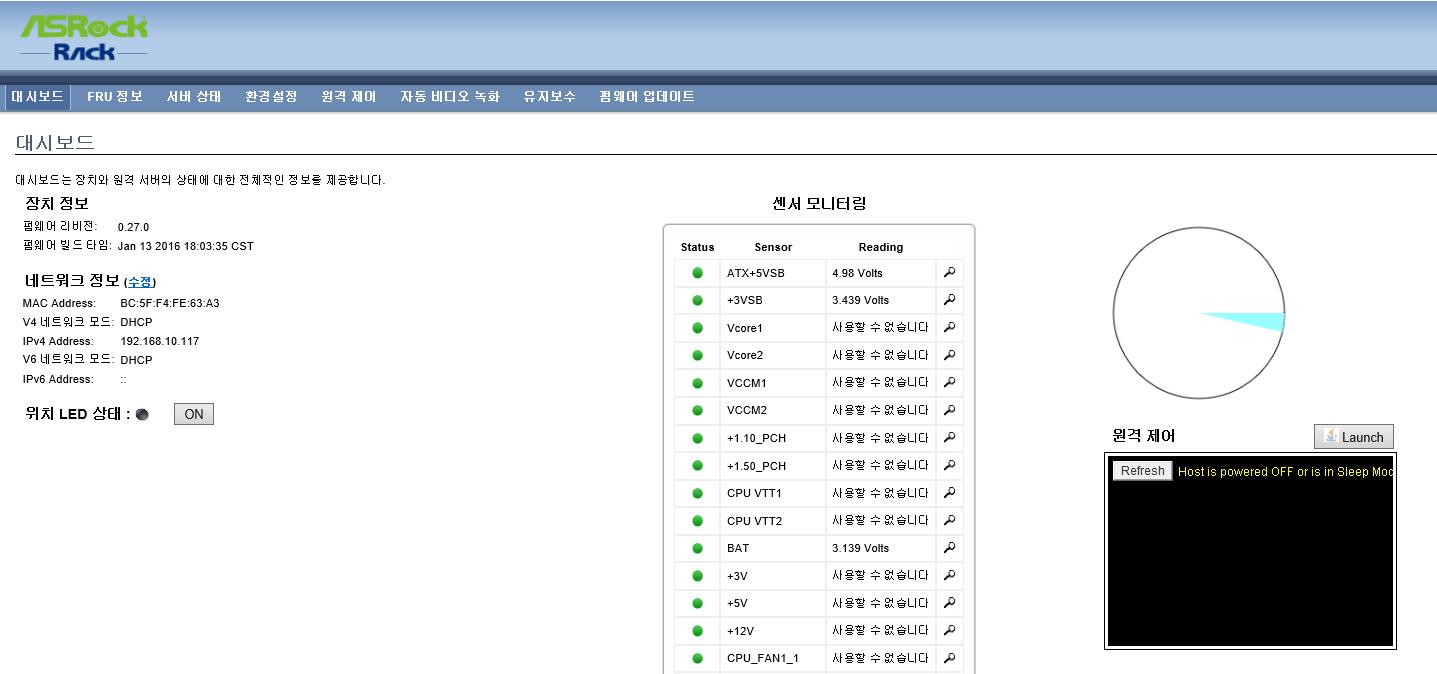

요즘 출시되는 대부분의 서버보드가 IPMI와 더불어 IKVM 기능을 지원하고 있습니다. ASRock Rack C2750D4I는 랜포트 1번을 통해 IPMI에 접속 할 수 있으며 별도로 IPMI 전용 랜포트도 내장하고 있습니다. IPMI에서는 아래와 같이 CPU 온도와 전압등 각종 센서값, 하드웨어 에러 로그를 확인 할 수 있습니다.



db148bf67c46370e7e7bdc4c339f2351_1487640




그리고 무엇보다 강력한 IKVM 기능을 지원합니다. 원격에서 BIOS 진입, 가상 Media 연결 등 OS 설치를 비롯한 모든 작업들을 진행하실 수 있습니다.



db148bf67c46370e7e7bdc4c339f2351_1487640







서버 구축 빛 성능 테스트는 2부 리뷰에서 계속 됩니다~!​
